輸電導線是怎么被架到高高的鐵塔上的呢？
巍巍鐵塔、條條銀線，跨越山川湖海，連通千家萬戶。
有同學問：輸電導線那么長，供電員工是怎樣把它們架到高高的鐵塔上的呢？
這就要提到一種電網施工絕技——高空“穿針引線”。
不過，電網員工穿的這根線不是一般的線，而是重量以噸計的輸電導線。
以截面積為240平方毫米的導線為例，每千米的導線重量約為1噸。而應用于特高壓電網的鋼芯鋁絞線，每千米的重量更是達到4噸多。
所以，想要在高空“穿針引線”，把幾噸重的導線架到幾十米甚至百米高的鐵塔上，還是要頗費一番工夫的。
電網“穿針引線”一共分幾步？
簡單來說，電網“穿針引線”的要領就是“細繩帶粗繩”，先在兩基鐵塔之間拉一根纖巧的導引繩，再通過導引繩將粗重的輸電導線從一基鐵塔帶到另一基鐵塔上。
其間，尼龍繩、迪尼瑪繩、細鋼絲繩、粗鋼絲繩……各種材質的引導繩會從細到粗相繼登場，循序漸進地牽引輸電導線“一飛沖天”。
在上世紀七八十年代，電力施工機械還不常見，供電員工只能以人力、騾馬等完成運送牽引繩的任務。這樣的方法需要施工人員徒步穿越放線區段，作業強度大、工作效率低。隨著科技的發展，這種方法正在慢慢被取代。
▲在白鶴灘—江蘇±800千伏特高壓直流輸電線路跨越已建成的錦屏—蘇南±800千伏特高壓線路施工中，電網員工使用無人機開展放線施工。
近幾年，民用無人小型飛行器技術突飛猛進，無人機也被應用到了輸變電放線施工作業中。
電網員工可以遠距離無線操控無人機，配合地面的遠程數據傳輸及衛星定位設備，高效地完成導引繩的展放。與常規人工放線相比，無人機不受外部地域條件的限制，能垂直起降，可以自由懸停，適合復雜地形的施工作業。
▲無人機在空中“穿針引線” ，跨越黃河開展特高壓線路放線作業。
以某特高壓線路為例，這種高空版的電網“穿針引線”具體可分為以下幾個步驟：
01
做好準備工作：提前布置張力場，在鐵塔上懸掛導入式放線滑車，在高空架設跨越施工的安全防護網等。

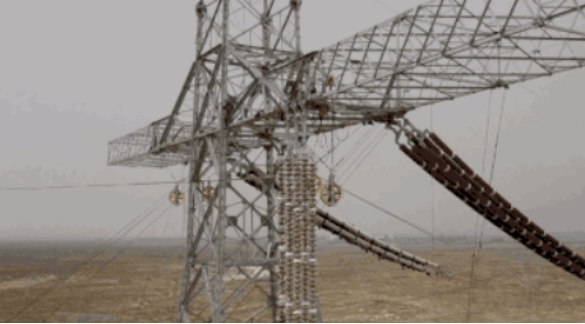

▲鐵塔上懸掛的導入式放線滑車。
02
無人機從A塔處牽引一條直徑為4毫米的初級導引繩到B塔。
03

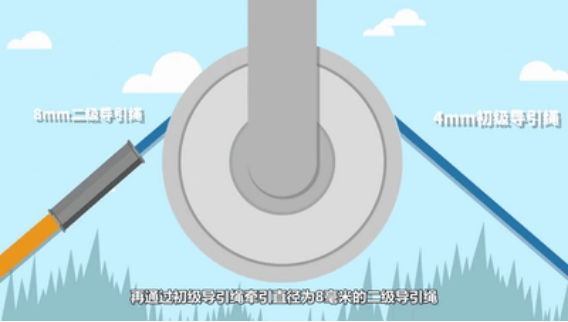

以初級導引繩牽引直徑為8毫米的二級導引繩。
04
再以二級導引繩牽引直徑為18毫米的三級導引繩。
05
以此類推，通過7輪轉換后，換為直徑為28毫米的主牽引繩。
06
最后，主牽引繩通過走板連接，牽引2根輸電導線，以“一牽二”的形式開展導線展放。
07
3根主牽引繩同步牽引6根輸電導線，完成一極導線的展放工作。
08
當兩極導線都展放結束后，導線跨越展放作業便完成了。
無人機在高空“穿針引線”全過程↓
【視頻地址】
當然，在有的特高壓線路放線施工中，電網員工有時還會采用4根主牽引繩同步牽引8根導線（4ד一牽二”）、2根主牽引繩同步牽引8根導線（2ד一牽四”）等方式。
“穿針引線”小能手
除了無人機，還有直升機
無人機的電池密度小，續航時間比較短，小巧的身軀也限制了它的載重量。
在有些電網輸電線路放線施工中，電網員工還會采用直升機牽引法開展高空跨越放線作業。直升機的飛行距離更長、抗風性能更好、荷載能力更大，很好地彌補了無人機的短板。

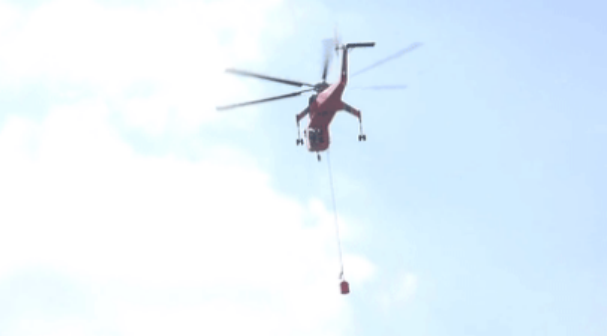

比如在舟山 500 千伏聯網輸變電工程西堠門大跨越施工中，“空中起重機”——S-64F運輸直升機就登場了。
電網員工會在直升機下方安置重錘。配重的主要作用是保持直升機的平衡， 另一作用是使導引繩與機身保持一定的安全距離， 有利于飛行安全。
據專家介紹，重錘的配重大小與直升機的牽放張力有關， 張力越大則配重應越重。張力的大小還與導引繩的規格、 對地面的凈空距離、 跨越檔距的大小都有關系。
在西堠門大跨越施工中，導引繩一頭掛在直升機下方的重錘上，一頭連著定制的高速張力機，在直升機的牽引下，穿過冊子高塔和金塘高塔上的專用放線滑車，完成了高空跨?！按┽樢€”。
相信隨著科技的不斷發展、更多新技術的“加盟”，電網“穿針引線”的施工水平、施工效率和施工安全性也將會進一步提升。
未來可期！
